Σπίτι > προϊόντα > Εθνικός ημιαγωγός της Texas Instruments > TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments

Λεπτομέρειες προιόντος

Τόπος καταγωγής: ΗΠΑ

Μάρκα: TEXAS INSTRUMENTS

Αριθμό μοντέλου: TMS320F28335PGFA

Όροι πληρωμής & ναυτιλίας

Ποσότητα παραγγελίας min: 1

Τιμή: Communicable

Συσκευασία λεπτομέρειες: STANDRAD

Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram

Δυνατότητα προσφοράς: 10000PCS ΤΗΝ ΕΒΔΟΜΑΔΑ

Πάρτε την καλύτερη τιμή
Υψηλό φως:

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments

,

Εθνικός ημιαγωγός tqfp-64 της Texas Instruments

Κατηγορία προϊόντων:
Texas Instruments
Σειρά:
TMS320F28335PGFA
Τοποθετώντας ύφος:
SMD/SMT
Συσκευασία/περίπτωση:
Tqfp-64
Μέγεθος RAM στοιχείων:
1 KB
Τάση ανεφοδιασμού - λ.:
1.8 Β
Τάση ανεφοδιασμού - Max:
5.5 Β
Ελάχιστη λειτουργούσα θερμοκρασία:
- 40 Γ
Μέγιστη λειτουργούσα θερμοκρασία:
+ 85 Γ
συσκευασία:
MouseReel
εμπορικό σήμα:
TEXAS INSTRUMENTS /NATIONAL
Τύπος RAM στοιχείων:
SRAM
Κατηγορία προϊόντων:
Texas Instruments
Σειρά:
TMS320F28335PGFA
Τοποθετώντας ύφος:
SMD/SMT
Συσκευασία/περίπτωση:
Tqfp-64
Μέγεθος RAM στοιχείων:
1 KB
Τάση ανεφοδιασμού - λ.:
1.8 Β
Τάση ανεφοδιασμού - Max:
5.5 Β
Ελάχιστη λειτουργούσα θερμοκρασία:
- 40 Γ
Μέγιστη λειτουργούσα θερμοκρασία:
+ 85 Γ
συσκευασία:
MouseReel
εμπορικό σήμα:
TEXAS INSTRUMENTS /NATIONAL
Τύπος RAM στοιχείων:
SRAM
TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments
Το ολοκληρωμένο κύκλωμα της TEXAS INSTRUMENTS /National TMS320F28335PGFA πελεκά το ολοκληρωμένο κύκλωμα

Οι συσκευές TMS320F28335, TMS320F28334, TMS320F28333, TMS320F28332, TMS320F28235, TMS320F28234, και TMS320F28232 είναι ιδιαίτερα ενσωματωμένες, υψηλής απόδοσης λύσεις για την απαίτηση των εφαρμογών ελέγχου.

Σε όλο το παρόν έγγραφο, οι συσκευές βραχύνονται ως F28335, F28334, F28333, F28332, F28235, F28234, και F28232, αντίστοιχα. F2833x η σύγκριση συσκευών και η σύγκριση συσκευών F2823x παρέχουν μια περίληψη των χαρακτηριστικών γνωρισμάτων για κάθε συσκευή.

Texas Instruments
Κατηγορία προϊόντων: Επεξεργαστές & ελεγκτές ψηφιακών σημάτων - DSP, DSC
RoHS: Λεπτομέρειες
DSCs
TMS320F28335
Delfino
SMD/SMT
Lqfp-176
C28x
1 πυρήνας
150 MHZ
-
-
512 KB
68 KB
1.9 Β
- 40 Γ
+ 125 Γ
Δίσκος
Ψήφισμα της ΠΑΧ: 12 μπιτ
Εμπορικό σήμα: Texas Instruments
Πλάτος λεωφορείων στοιχείων: τριανταδυάμπιτος
Ύψος: 1,4 χιλ.
Τύπος οδηγίας: Κινητή υποδιαστολή
Τύπος διεπαφών: CAN/I2C/SCI/SPI/UART
Μήκος: 24 χιλ.
Υγρασία ευαίσθητη: Ναι
Αριθμός του I/Os: 88 I/O
Αριθμός χρονομέτρων/μετρητών: 3 χρονόμετρο
Τύπος προϊόντων: DSP - Επεξεργαστές & ελεγκτές ψηφιακών σημάτων
Τύπος μνήμης προγράμματος: Λάμψη
40
Υποκατηγορία: Ενσωματωμένοι επεξεργαστές & ελεγκτές
Τάση ανεφοδιασμού - λ.: 1.805 Β, 3,135 Β
Πλάτος: 24 χιλ.
Μέρος # ψευδώνυμα: PLCF28335PGFA
Βάρος μονάδων: 0,066886 oz

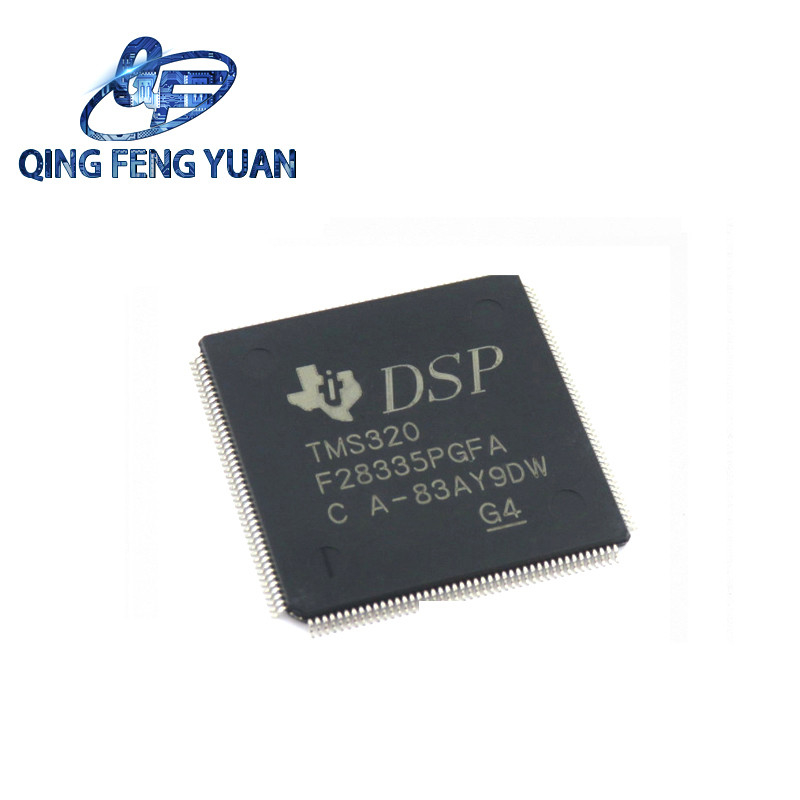

Διευρυμένη TMS320F28335PGFA εικόνα της Texas Instruments
TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 1TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 2

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 3

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 4

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 5

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 6

TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 7

Ποιοτικές πληροφορίες

RatingCatalog
RoHSYes
REACHYes
Ο μόλυβδος τελειώνει/σφαίρα materialNIPDAU
Εκτίμηση MSL/μέγιστες reflowLevel-3-260C-168 ωρ.
Ποιότητα, αξιοπιστία
& πληροφορίες συσκευασίας
Η άποψη ή μεταφορτώνει

Ταξινόμηση εξαγωγής

*For αναφορά μόνο

  • ΗΠΑ ECCN: 3A991A2

Πληροφορίες συσκευασίας

Συσκευασία | PinsLQFP (PGF) | 176
Λειτουργούσα σειρά θερμοκρασίας (°C) - 40 έως 85
Συσκευασία qty | Μεταφορέας40 | ΔΊΣΚΟΣJEDEC(5+1)

Χαρακτηριστικά γνωρίσματα για το TMS320F28335

  • Υψηλής απόδοσης στατική τεχνολογία CMOS
    • Μέχρι 150 MHZ (το κύκλος ζωών 6,67-NS)
    • 1,9-v/1.8-Β πυρήνας, I/O σχέδιο 3,3-β
  • Υψηλής απόδοσης τριανταδυάμπιτη ΚΜΕ (TMS320C28x)
    • IEEE 754 Floating-Point ενιαίος-ακρίβειας μονάδα (FPU) (F2833x μόνο)
    • 16 διαδικασίες × 32 MAC × 16 και 32
    • 16 × 16 η διπλή MAC
    • Αρχιτεκτονική λεωφορείων του Χάρβαρντ
    • Γρήγορα διακόψτε την απάντηση και την επεξεργασία
    • Ενοποιημένο πρότυπο προγραμματισμού μνήμης
    • Κώδικας-αποδοτικός (σε C/C++ και τη συνέλευση)
  • Ελεγκτής DMA έξι-καναλιών (για την ΠΑΧ, McBSP, ePWM, XINTF, και SARAM)
  • δεκαεξάμπιτη ή τριανταδυάμπιτη εξωτερική διεπαφή (XINTF)
    • Προσιτότητα διευθύνσεων × 16 περισσότερο από 2M
  • Μνήμη -τσιπ
    • F28335, F28333, F28235: λάμψη × 16, 34K × 16 SARAM 256K
    • F28334, F28234: λάμψη × 16, 34K × 16 SARAM 128K
    • F28332, F28232: λάμψη × 16, 26K × 16 SARAM 64K
    • ROM 1K × 16 OTP
  • ROM μποτών (8K × 16)
    • Με τους τρόπους μποτών λογισμικού (μέσω SCI, SPI, ΜΠΟΡΕΊ, I2C, McBSP, XINTF, και παράλληλο I/O)
    • Τυποποιημένοι πίνακες math
  • Έλεγχος ρολογιών και συστημάτων
    • Ταλαντωτής -τσιπ
    • Ενότητα χρονομέτρων φυλάκων
  • GPIO0 σε GPIO63 οι καρφίτσες μπορούν να συνδεθούν με ένα από τα οκτώ που ο εξωτερικός πυρήνας διακόπτει
  • Περιφερειακός διακόψτε το φραγμό επέκτασης (ΠΙΤΑ) που υποστηρίζει και τα 58 περιφερειακά διακόπτει
  • εκατονεικοσαοκτάμπιτες κλειδί/κλειδαριά ασφάλειας
    • Προστατεύει τους φραγμούς flash/OTP/RAM
    • Αποτρέπει την αντίστροφος-εφαρμοσμένη μηχανική υλικολογισμικού
  • Ενισχυμένες περιφερειακές μονάδες ελέγχου
    • Μέχρι 18 αποτελέσματα PWM
    • Μέχρι 6 αποτελέσματα HRPWM με το ψήφισμα ευρωβουλευτή 150 CP
    • Το γεγονός μέχρι 6 συλλαμβάνει τις εισαγωγές
    • Μέχρι 2 διεπαφές κωδικοποιητών τετραγωνισμού
    • Μέχρι 8 τριανταδυάμπιτα χρονόμετρα (6 για τα eCAPs και 2 για τα eQEPs)
    • Μέχρι 9 δεκαεξάμπιτα χρονόμετρα (6 για τα ePWMs και 3 XINTCTRs)
  • Τρία τριανταδυάμπιτα χρονόμετρα ΚΜΕ
  • Περιφερειακές μονάδες τμηματικών λιμένων
    • Μέχρι 2 ΜΠΟΡΟΥΝ ενότητες
    • Μέχρι 3 SCI (UART) ενότητες
    • Μέχρι 2 ενότητες McBSP (διαμορφώσιμες ως SPI)
    • Μια ενότητα SPI
    • Ένα διά-ενσωματωμένο λεωφορείο κυκλωμάτων (I2C)
  • 12-κομμάτι ΠΑΧ, 16 κανάλια
    • 80-NS συναλλαγματική ισοτιμία
    • 2 πολυδιαυλωτής εισαγωγής καναλιών × 8
    • Δύο sample-and-hold
    • Ενιαίες/ταυτόχρονες μετατροπές
    • Εσωτερική ή εξωτερική αναφορά
  • Μέχρι 88 χωριστά προγραμματίσημες, πολλαπλασιασμένες καρφίτσες GPIO με το φιλτράρισμα εισαγωγής
  • Υποστήριξη ανίχνευσης ορίου JTAG
    • IEEE τυποποιημένος 1149.1-1990 τυποποιημένος λιμένας πρόσβασης δοκιμής και αρχιτεκτονική ανίχνευσης ορίου
  • Προηγμένος διορθώστε τα χαρακτηριστικά γνωρίσματα
    • Λειτουργίες ανάλυσης και σημείου παύσης
    • Ο πραγματικός χρόνος διορθώνει τη χρησιμοποίηση του υλικού
  • Η υποστήριξη ανάπτυξης περιλαμβάνει
    • Μεταγλωττιστής/assembler/συνδετικός εκδότης Ansi C/C++
    • Συνθέτης Studio™ IDE κώδικα
    • DSP/BIOS™ και SYS/BIOS
    • Ψηφιακός έλεγχος μηχανών και ψηφιακές βιβλιοθήκες λογισμικού δύναμης
  • Χαμηλής ισχύος τρόποι και αποταμίευση δύναμης
    • ΜΗ ΑΠΑΣΧΟΛΗΣΗΣ, ΕΦΕΔΡΙΚΟΣ, τρόποι ΣΤΑΣΗΣ που υποστηρίζονται
    • Θέστε εκτός λειτουργίας τα μεμονωμένων περιφερειακών ρολόγια
  • Endianness: Ελάχιστα endian
  • Επιλογές συσκευασίας:
    • Αμόλυβδη, πράσινη συσκευασία
    • 176-σφαίρα πλαστική σειρά πλέγματος σφαιρών (BGA) [ZJZ]
    • 179-σφαίρα MicroStar BGA™ [ZHH]
    • 179-σφαίρα νέα λεπτή σειρά πλέγματος σφαιρών πισσών (nFBGA) [ZAY]
    • τετράγωνο Flatpack χαμηλός-σχεδιαγράμματος 176-καρφιτσών (LQFP) [PGF]
    • 176-καρφίτσα ενίσχυσε θερμικά το τετράγωνο Flatpack χαμηλός-σχεδιαγράμματος (HLQFP) [PTP]
  • Επιλογές θερμοκρασίας:
    • Α: – 40°C σε 85°C (PGF, ZHH, ZAY, ZJZ)
    • S: – 40°C σε 125°C (PTP, ZJZ)
    • Q: – 40°C σε 125°C (PTP, ZJZ) (προσόντα AEC Q100 για τις αυτοκίνητες εφαρμογές)

FAQ

Q1: Περίπου η αναφορά του ολοκληρωμένου κυκλώματος BOM;
Α1: Η επιχείρηση έχει τα κανάλια προμήθειας των αρχικών κατασκευαστών ολοκληρωμένων κυκλωμάτων στο εσωτερικό και στο εξωτερικό και μιας επαγγελματικής ομάδας ανάλυσης λύσης προϊόντων για να επιλέξει τα υψηλής ποιότητας, χαμηλού κόστους ηλεκτρονικά τμήματα για τους πελάτες.
Q2: Αναφορά για τις λύσεις PCB και PCBA;
A2: Η επαγγελματική ομάδα της επιχείρησης θα αναλύσει τη σειρά εφαρμογής των λύσεων PCB και PCBA που παρέχονται από τον πελάτη και τις απαιτήσεις παραμέτρου κάθε ηλεκτρονικού συστατικού, και θα παράσχει τελικά στους πελάτες τις υψηλής ποιότητας και χαμηλού κόστους λύσεις αναφοράς.
Q3: Περίπου σχέδιο τσιπ στο ολοκληρωμένο προϊόν;
A3: Έχουμε ένα πλήρες σύνολο σχεδίου γκοφρετών, παραγωγής γκοφρετών, δοκιμής γκοφρετών, συσκευασίας και ολοκλήρωσης ολοκληρωμένου κυκλώματος, και υπηρεσιών επιθεώρησης προϊόντων ολοκληρωμένου κυκλώματος.
Q4: Η επιχείρησή μας έχει μια ελάχιστη απαίτηση ποσότητας διαταγής (MOQ);
A4: Όχι, δεν έχουμε την απαίτηση MOQ, μπορούμε να υποστηρίξουμε τα έργα σας που αρχίζουν από τα πρωτότυπα στις μαζικές παραγωγές.
Q5: Πώς να εξασφαλίσει ότι πληροφορία πελάτη δεν διαρρέεται;
A5: Είμαστε πρόθυμοι να υπογράψουμε την επίδραση NDA με τοπικό νόμο και την υπόσχεση πελατών το δευτερεύοντα να κρατήσουν τα στοιχεία πελατών στο υψηλό εμπιστευτικό επίπεδο.
TMS320F28335PGFA εθνικός ημιαγωγός της Texas Instruments 8
